泵站通常由吸水管路和压水管路组成，正确设计、合理布置与安装吸、压水管路，对于保证泵站的安全运行、节省投资与电耗有着重要的作用。

吸水管路通常处在负压下工作，所以对吸水管路的基本要求是不漏气、不积气和不吸气，为此常采用以下措施：

1)为保证吸水管不漏气，要求管材必须严密。因此，吸水管路一般采用钢管，钢管埋于土中时应涂沥青防腐层。采用铸铁管时，施工时接头一定要严密；

2)为保证吸水管不积气，吸水管应有沿水流方向连续上升的坡度i, 一般大于0.005，为避免产生气囊，应使沿吸水管线的 点在水泵吸人口的顶端。吸水管的断面一般应大于水泵吸人口的断面，吸水管路上的变径管可采用偏心渐缩管（即偏心大小头），保持渐缩管的上边水平，水栗进口应避免直接与弯头相连，应在二者之间加装一段直管。图8-21所示为吸水管几种正确和不正确的安装方法。

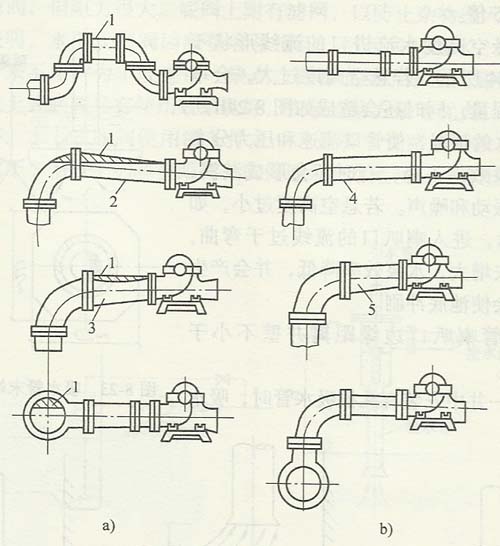

正确和不正确的吸水管安装图 a、不正确 b、正确 1一存气 2—向水栗下降
3—同心渐缩管 4一向水泵上升 5—偏心渐缩

3)不吸气。吸水管进口淹没深度不够时，由于进口处水流产生漩涡、吸水时带进大量空气。严重时也将破坏泵正常吸水。这类情形，多见于取水栗房在河道枯水位情况下吸水。为了避免吸水井（池）水面产生漩涡，使水泵吸入空气，吸水管进口在 水位下的淹没深度^应不小于0.5?1.0m,如吸水管在吸水井中的位置图所示。若淹没深度不能满足要求，则应在管子末端装置水平隔板。水平隔板长为2Z)或3d,如吸水管末端的隔板装置图所示

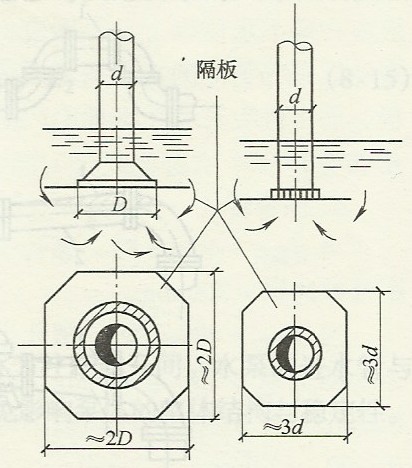

吸水管末端的隔板装置图

4)为了防止水泵吸人井底的沉渣，并使水泵工作时有良好的水力条件，应遵守以下规定：

a.吸水管的进口至池底的垂直距离（即悬空高度）宜采用0.6~0.8D，如下图所示：D为吸水管喇叭口（或底阀）扩大部分的直径，通常取D为吸水管直径的1.3?1.5倍。

吸水管在吸水井中的位置

不同的悬空高度水流进口的流线形状不同，若悬空高度过大，会增加池深和工程量，同时还会造成单面进水的情况，使管口流速和压力分布不均匀，水泵效率下降，有时还会形成漩涡，使水泵产生振动和噪声。若悬空高度过小，进入喇叭口的流线过于弯曲，进口水头损失增大，水泵效率降低，并会产生漩涡，同时会使池底冲刷。

b.吸水管喇叭口边缘距离井壁不小于0.75?1.0/)。

c.在问一'井中安装有几根吸水管时，吸水喇叭口之间的距离不小于1.5?2.0D。

当泵采用抽气设备充水或能自灌充水时，为了减少吸水管进口处的水头损失，吸水管进口通常采用喇叭口形式。

5)当吸水井水位高于水泵轴线时，吸水管路上应设置闸阀，以利于水泵检修。

6)如水中有较大的悬浮杂质时，喇叭口外面需加设滤网，以防水中杂物进入水泵。当泵从压水管引水起动时，吸水管上应装有底阀。

底阀过去一般用水下式，装于吸水管的末端。底阀的种类很多，它的作用是使水只能吸入泵，而不能从吸水喇叭口流出，所以是一种止回阀，但阻力很大。底阀上附有滤网，以防止杂物进入泵堵塞或损坏叶轮。实践表明，水下式底阀因胶垫容易损坏，引起底闸漏水，须经常检修拆换，给使用带来不便。为了改进这一缺点，试验成功了水上式底阀。由于水上式底阀具有使用效果良好，安装检修方便等优点，因而设计中采用者日益增多。水上式底阀使用的条件之一，是吸水管路水平段应有足够的长度，一般应大于3倍以上的垂直距离，以保证泵充水起动后，管中能产生足够的真空值。

7)吸水管中的设计流速一般为：Z)yV<250mm时，为1.0?1.2m/s;DN多250mm时，为1.2?1.6m/s。

 在吸水管路不长且吸水地形高度不是很大的情况下，可采用比上述数值大些的流速，为1.6~2.0m/s。
